Máy nén khí là thiết bị có nhiệm vụ hút không khí từ môi trường, nén không khí đến áp suất cao rồi đưa vào bình chứa hoặc hệ thống sử dụng khí nén. Đây là thiết bị quan trọng trong nhiều lĩnh vực như sửa chữa ô tô, cơ khí, sản xuất công nghiệp, xây dựng, phun sơn, vệ sinh máy móc và vận hành các dụng cụ khí nén.

Để lựa chọn, sử dụng và bảo dưỡng máy nén khí đúng cách, người dùng cần hiểu rõ cấu tạo và nguyên lý hoạt động của máy nén khí. Tùy theo loại máy như máy nén khí piston, máy nén khí trục vít hay máy nén khí không dầu mà cấu tạo và cơ chế nén có những điểm khác nhau.

Tóm tắt nhanh

  • Máy nén khí biến đổi năng lượng cơ học thành khí nén có áp suất cao.
  • Một máy nén khí cơ bản gồm: động cơ, đầu nén, bình chứa khí, van một chiều, van an toàn, rơ le áp suất và hệ thống đường ống.
  • Máy nén khí piston sử dụng chuyển động tịnh tiến của piston để hút và nén không khí.
  • Máy nén khí trục vít sử dụng hai rotor xoắn quay ngược chiều để nén khí.
  • Máy nén khí không dầu sử dụng thiết kế phù hợp để hạn chế dầu tiếp xúc với dòng khí nén.
  • Áp suất, lưu lượng khí, công suất và dung tích bình là những thông số quan trọng khi lựa chọn máy.
  • Bảo dưỡng định kỳ giúp máy hoạt động ổn định, giảm tiêu hao năng lượng và kéo dài tuổi thọ.

Máy nén khí là gì?

Máy nén khí là thiết bị dùng để nén không khí hoặc các loại khí khác, làm tăng áp suất của khí so với áp suất môi trường.

Không khí sau khi được nén có thể được:

  • Lưu trữ trong bình chứa.
  • Cấp trực tiếp cho thiết bị sử dụng khí nén.
  • Dùng để phun sơn.
  • Vận hành súng bắn đinh.
  • Vận hành máy siết bu lông khí nén.
  • Thổi bụi và vệ sinh thiết bị.
  • Cấp khí cho hệ thống sản xuất công nghiệp.

Khác với động cơ điện chỉ cung cấp chuyển động quay, máy nén khí tạo ra một nguồn năng lượng khí nén có thể truyền qua đường ống đến nhiều thiết bị khác nhau.

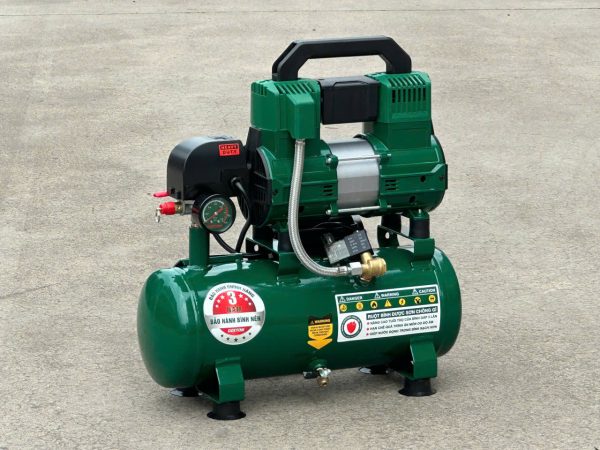

Máy nén khí không dầu Dekton DK-AC2908XPRO (Màu Xanh) chính hãng
Máy nén khí

Cấu tạo của máy nén khí gồm những gì?

Cấu tạo máy nén khí sẽ thay đổi tùy từng loại, nhưng một hệ thống máy nén khí thông dụng thường có các bộ phận chính sau:

  1. Động cơ.
  2. Đầu nén.
  3. Bình chứa khí.
  4. Van một chiều.
  5. Van an toàn.
  6. Rơ le áp suất.
  7. Đồng hồ đo áp suất.
  8. Bộ lọc khí.
  9. Van xả đáy.
  10. Đường ống dẫn khí.
  11. Bộ lọc và tách nước.
  12. Dây đai và puly đối với một số máy piston.

1. Động cơ máy nén khí

Động cơ là bộ phận cung cấp năng lượng cho hệ thống nén.

Tùy thiết kế, máy có thể sử dụng:

  • Động cơ điện.
  • Động cơ diesel.
  • Động cơ xăng.

Trong các dòng máy nén khí sử dụng điện, động cơ điện truyền chuyển động đến đầu nén thông qua trục trực tiếp hoặc hệ thống dây đai – puly.

Công suất động cơ thường được biểu thị bằng W, kW hoặc HP.

Công suất càng lớn không có nghĩa máy luôn phù hợp hơn. Việc lựa chọn phải dựa trên lưu lượng khí và áp suất mà thiết bị sử dụng yêu cầu.

2. Đầu nén

Đầu nén là bộ phận quan trọng nhất trong quá trình tạo khí nén.

Đầu nén có nhiệm vụ:

Hút không khí → nén khí → đẩy khí nén ra hệ thống.

Tùy loại máy, đầu nén có thể sử dụng:

  • Piston.
  • Trục vít.
  • Cánh gạt.
  • Scroll hoặc các cơ cấu nén khác.

Trong các dòng máy nén khí dân dụng và xưởng sửa chữa nhỏ, đầu nén piston được sử dụng rất phổ biến.

3. Bình chứa khí

Bình chứa khí có nhiệm vụ lưu trữ lượng khí đã được nén.

Bình chứa giúp:

  • Ổn định nguồn khí.
  • Giảm số lần động cơ phải khởi động.
  • Đáp ứng nhu cầu sử dụng khí trong thời gian ngắn.
  • Giảm dao động áp suất.
  • Tách một phần nước ngưng tụ khỏi khí nén.

Dung tích bình có thể từ vài lít đối với máy nhỏ đến hàng trăm hoặc hàng nghìn lít đối với hệ thống công nghiệp.

4. Van một chiều

Van một chiều cho phép khí nén đi theo một hướng và hạn chế khí từ bình chứa quay ngược về đầu nén.

Bộ phận này giúp hệ thống duy trì áp suất trong bình và hỗ trợ quá trình khởi động lại của máy.

5. Van an toàn

Van an toàn là bộ phận quan trọng nhằm bảo vệ hệ thống khi áp suất vượt quá giới hạn thiết kế.

Khi áp suất đạt mức nguy hiểm, van có thể xả khí để giảm áp.

Không nên tự ý khóa, bịt hoặc thay đổi thiết lập của van an toàn vì đây là bộ phận liên quan trực tiếp đến an toàn của bình chứa và hệ thống.

6. Rơ le áp suất

Rơ le áp suất có nhiệm vụ điều khiển hoạt động của máy dựa trên áp suất trong bình.

Khi áp suất giảm xuống dưới mức cài đặt, rơ le có thể kích hoạt động cơ để máy tiếp tục nén khí.

Khi áp suất đạt mức quy định, rơ le ngắt động cơ.

Nhờ đó máy có thể tự động duy trì áp suất trong khoảng làm việc nhất định.

7. Đồng hồ đo áp suất

Đồng hồ áp suất giúp người dùng theo dõi áp suất trong bình hoặc áp suất tại đường khí.

Một số hệ thống có thể sử dụng nhiều đồng hồ để theo dõi:

  • Áp suất bình chứa.
  • Áp suất đầu ra.
  • Áp suất sau bộ điều áp.

8. Bộ lọc khí

Không khí môi trường chứa bụi, hơi nước và nhiều tạp chất.

Bộ lọc đầu vào giúp hạn chế lượng bụi đi vào đầu nén.

Trong hệ thống khí nén hoàn chỉnh, người dùng còn có thể sử dụng thêm bộ lọc khí ở phía đầu ra để loại bỏ nước, dầu hoặc tạp chất trước khi đưa khí đến thiết bị.

Nguyên lý hoạt động của máy nén khí piston

Máy nén khí piston hoạt động dựa trên chuyển động lên xuống của piston bên trong xi lanh.

Quá trình cơ bản gồm hai giai đoạn chính:

Hút khí → Nén khí → Đẩy khí ra ngoài.

Khi động cơ hoạt động, chuyển động quay được truyền đến cơ cấu tay biên – trục khuỷu, biến thành chuyển động tịnh tiến của piston.

Nguyên lý hoạt động của máy nén khí piston
Nguyên lý hoạt động của máy nén khí piston

Giai đoạn 1: Hút khí

Khi piston di chuyển xuống, thể tích bên trong xi lanh tăng lên.

Áp suất trong xi lanh giảm xuống thấp hơn áp suất môi trường.

Van hút mở để không khí đi vào xi lanh.

Giai đoạn 2: Nén khí

Khi piston di chuyển ngược lên, thể tích buồng nén giảm.

Không khí bên trong bị ép lại, khiến áp suất tăng lên.

Van hút đóng lại trong khi quá trình nén tiếp tục diễn ra.

Giai đoạn 3: Đẩy khí nén

Khi áp suất trong xi lanh cao hơn áp suất phía đường xả, van xả mở.

Khí nén được đẩy ra khỏi buồng nén và đi đến bình chứa.

Chu trình tiếp tục lặp lại khi piston chuyển động.

Mối quan hệ giữa thể tích và áp suất giúp giải thích một phần cơ chế nén khí: khi thể tích không gian chứa khí giảm, áp suất của khí có xu hướng tăng trong điều kiện nhiệt độ và lượng khí được xét phù hợp.

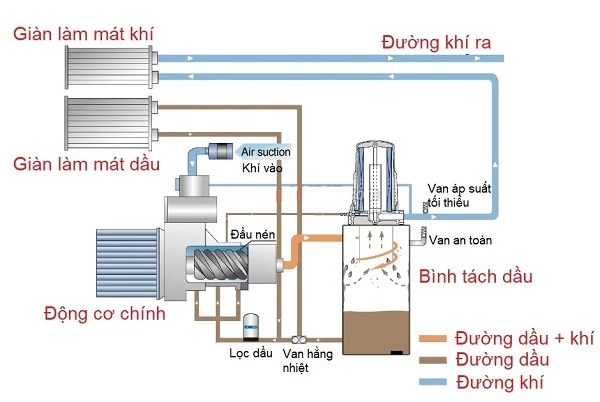

Nguyên lý hoạt động của máy nén khí trục vít

Khác với máy piston, máy nén khí trục vít sử dụng hai rotor hình xoắn ốc quay ngược chiều nhau.

Không khí đi vào cửa hút và được đưa vào khoảng trống giữa các rotor.

Khi rotor quay:

  1. Không khí được hút vào đầu nén.
  2. Không khí bị giữ trong các khoang giữa rotor.
  3. Thể tích khoang khí giảm dần.
  4. Áp suất khí tăng lên.
  5. Khí nén được đưa ra cửa xả.

Máy nén khí trục vít thường phù hợp với các hệ thống cần nguồn khí nén liên tục và thời gian vận hành dài.

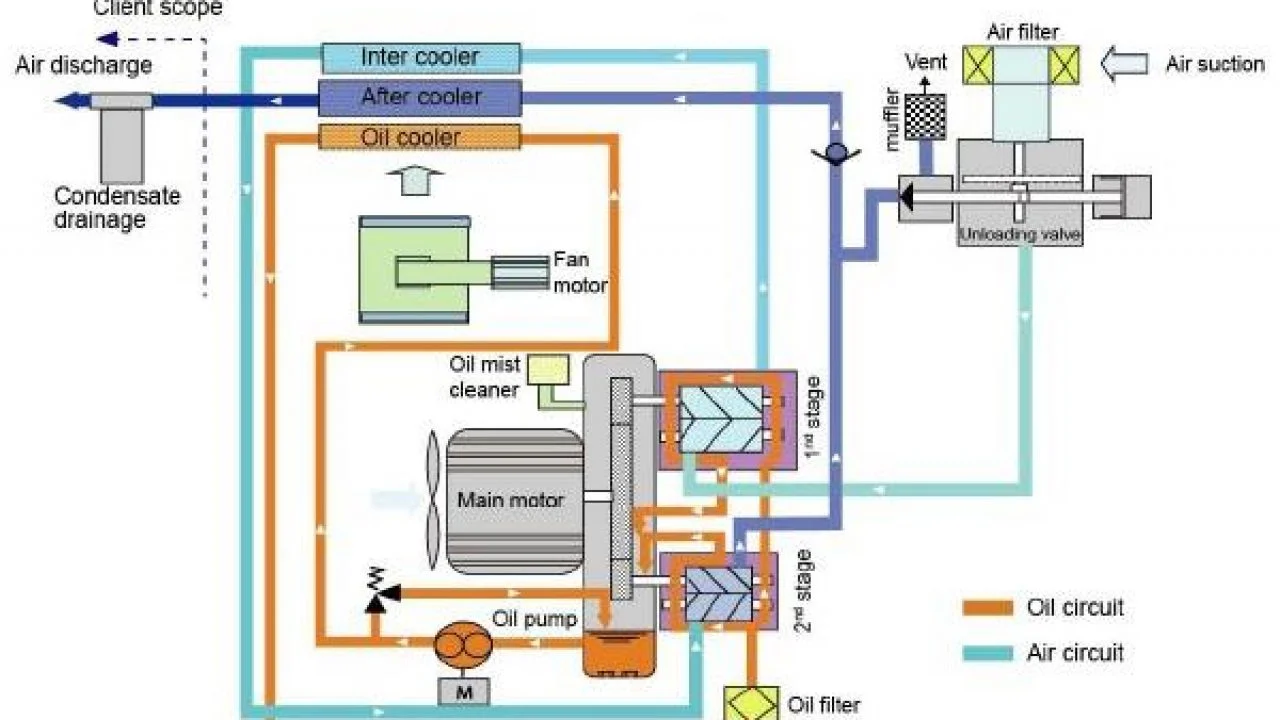

Máy nén khí không dầu hoạt động như thế nào?

Máy nén khí không dầu vẫn thực hiện quá trình hút và nén khí tương tự nguyên lý chung của máy nén khí.

Điểm khác biệt nằm ở thiết kế đầu nén và vật liệu, giúp hạn chế hoặc loại bỏ nhu cầu sử dụng dầu bôi trơn trong buồng nén.

Ưu điểm của máy không dầu là khí đầu ra có thể sạch hơn về mặt nhiễm dầu, phù hợp với một số ứng dụng yêu cầu chất lượng khí cao.

Một số ứng dụng có thể kể đến:

  • Nha khoa.
  • Phòng thí nghiệm.
  • Thiết bị điện tử.
  • Phun sơn yêu cầu khí sạch.
  • Một số ngành thực phẩm và y tế tùy tiêu chuẩn hệ thống.

Tuy nhiên, “không dầu” không đồng nghĩa toàn bộ hệ thống khí nén không cần bảo dưỡng. Bộ lọc, nước ngưng, van và các bộ phận khác vẫn cần được kiểm tra định kỳ.

Sơ đồ nguyên lý hoạt động của hệ thống máy nén khí

Một hệ thống cơ bản có thể hình dung theo chu trình:

Không khí môi trường → Bộ lọc khí → Đầu nén → Van một chiều → Bình chứa → Bộ lọc/điều áp → Thiết bị sử dụng khí nén

Trong quá trình này:

  • Bộ lọc: loại bỏ một phần bụi và tạp chất.
  • Đầu nén: tạo ra khí có áp suất cao.
  • Van một chiều: hạn chế khí đi ngược.
  • Bình chứa: tích trữ khí.
  • Bộ điều áp: điều chỉnh áp suất sử dụng.
  • Bộ lọc khí đầu ra: xử lý nước và tạp chất tùy cấu hình.
  • Thiết bị sử dụng: nhận khí nén để thực hiện công việc.

Máy nén khí piston và máy nén khí trục vít khác nhau thế nào?

Tiêu chí Máy nén khí piston Máy nén khí trục vít
Cơ cấu nén Piston – xi lanh Hai rotor trục vít
Quy mô sử dụng Gia đình, gara, xưởng nhỏ Xưởng và công nghiệp
Nguồn khí liên tục Phù hợp mức vừa phải Phù hợp vận hành liên tục
Cấu tạo Tương đối đơn giản Phức tạp hơn
Bảo dưỡng Tương đối dễ Cần kỹ thuật chuyên môn hơn
Độ ồn Thường cao hơn Thường êm hơn
Chi phí đầu tư Thường thấp hơn Thường cao hơn
Ứng dụng Phun sơn, sửa chữa, bơm, vệ sinh Sản xuất, dây chuyền, nhà máy

Việc lựa chọn loại nào phụ thuộc vào nhu cầu về lưu lượng khí, áp suất, thời gian vận hành và môi trường sử dụng.

Các thông số quan trọng của máy nén khí

Công suất

Công suất cho biết khả năng cung cấp năng lượng của động cơ.

Một số đơn vị thường gặp:

  • W.
  • kW.
  • HP.

Không nên chọn máy chỉ dựa vào công suất. Cần xem đồng thời lưu lượng và áp suất.

Áp suất

Áp suất thường được biểu thị bằng:

  • bar.
  • MPa.
  • PSI.

Ví dụ, máy có áp suất làm việc 8 bar nghĩa là hệ thống được thiết kế để vận hành quanh mức áp suất đó theo thông số nhà sản xuất.

Lưu lượng khí

Lưu lượng thể hiện lượng khí mà máy có thể cung cấp trong một đơn vị thời gian.

Các đơn vị thường gặp:

  • L/phút.
  • m³/phút.
  • CFM.

Đây là thông số đặc biệt quan trọng khi sử dụng máy nén khí với súng phun sơn, máy mài khí, máy siết bu lông khí hoặc các thiết bị yêu cầu lưu lượng lớn.

Dung tích bình chứa

Dung tích bình càng lớn thì khả năng dự trữ khí càng cao.

Tuy nhiên, bình lớn không đồng nghĩa đầu nén mạnh hơn.

Cần phân biệt:

Công suất đầu nén → khả năng tạo khí

và

Dung tích bình → khả năng lưu trữ khí.

Ứng dụng của máy nén khí

Máy nén khí được sử dụng trong rất nhiều lĩnh vực.

Trong gara ô tô, xe máy

  • Bơm lốp.
  • Vệ sinh xe.
  • Thổi bụi.
  • Vận hành súng siết bu lông.
  • Cấp khí cho các dụng cụ khí nén.

Trong cơ khí

  • Vận hành máy mài khí.
  • Máy khoan khí.
  • Súng bắn đinh.
  • Súng vặn bu lông.
  • Thiết bị sản xuất.

Trong phun sơn

Khí nén được sử dụng để tạo áp lực đưa sơn ra khỏi súng phun và tạo thành các hạt sơn nhỏ.

Đối với công việc này, cần quan tâm đến lưu lượng khí, áp suất và chất lượng khí đầu ra.

Trong vệ sinh

Máy nén khí có thể cung cấp luồng khí áp suất cao để:

  • Thổi bụi máy móc.
  • Làm sạch khe nhỏ.
  • Vệ sinh thiết bị.
  • Thổi nước trên bề mặt.

Vì sao máy nén khí phải có bình chứa?

Không phải mọi hệ thống đều có cấu hình giống nhau, nhưng bình chứa mang lại nhiều lợi ích.

Bình chứa giúp:

  • Tích trữ khí nén.
  • Đáp ứng nhu cầu khí tức thời.
  • Giảm dao động áp suất.
  • Hạn chế việc động cơ phải khởi động liên tục.
  • Hỗ trợ tách nước ngưng tụ.

Đối với máy piston dân dụng, bình chứa đặc biệt hữu ích khi thiết bị sử dụng khí có nhu cầu tăng giảm liên tục.

Những lỗi thường gặp ở máy nén khí

Máy nén khí không chạy

Có thể liên quan đến:

  • Nguồn điện.
  • Công tắc.
  • Rơ le áp suất.
  • Động cơ.
  • Tụ điện ở một số dòng máy.
  • Bảo vệ quá tải.

Máy nén khí chạy nhưng không lên áp

Nguyên nhân có thể liên quan đến:

  • Rò rỉ đường ống.
  • Van một chiều.
  • Van hút/xả.
  • Piston hoặc xéc-măng bị mòn.
  • Gioăng làm kín bị hỏng.
  • Bộ lọc bị tắc.

Máy nén khí lên áp chậm

Có thể do:

  • Lưu lượng đầu nén giảm.
  • Lọc gió bị bẩn.
  • Xéc-măng mòn.
  • Van bị hở.
  • Rò rỉ khí.
  • Dây đai bị trượt.

Máy nén khí quá nóng

Một số nguyên nhân thường gặp:

  • Máy hoạt động quá tải.
  • Thiếu thông gió.
  • Lọc khí bẩn.
  • Dầu bôi trơn không phù hợp đối với dòng máy có sử dụng dầu.
  • Thời gian chạy liên tục quá lâu.
  • Bộ phận làm mát bị bẩn.

Khi máy nóng bất thường, nên dừng thiết bị và kiểm tra thay vì tiếp tục vận hành.

Cách bảo dưỡng máy nén khí

Bảo dưỡng đúng lịch giúp máy hoạt động ổn định và giảm nguy cơ hỏng hóc.

Kiểm tra dầu

Đối với máy nén khí có dầu, cần kiểm tra mức dầu và thay dầu theo khuyến cáo của nhà sản xuất.

Không nên sử dụng tùy tiện dầu động cơ thông thường nếu nhà sản xuất yêu cầu loại dầu chuyên dụng.

Vệ sinh lọc gió

Lọc gió bẩn khiến lượng không khí đi vào đầu nén giảm, làm máy hoạt động kém hiệu quả.

Nên kiểm tra và vệ sinh hoặc thay lọc theo định kỳ.

Xả nước bình chứa

Không khí bị nén có thể tạo ra nước ngưng tụ bên trong bình.

Cần xả nước định kỳ để hạn chế:

  • Gỉ sét.
  • Ăn mòn bình.
  • Nước đi vào đường khí.
  • Ảnh hưởng đến thiết bị sử dụng khí.

Kiểm tra rò rỉ

Có thể kiểm tra các vị trí:

  • Đầu nối.
  • Van.
  • Ống dẫn.
  • Khớp nối nhanh.
  • Gioăng.

Rò rỉ khí làm máy phải chạy nhiều hơn để duy trì áp suất, từ đó tăng tiêu hao điện năng.

Lưu ý an toàn khi sử dụng máy nén khí

Máy nén khí tạo ra áp suất cao nên cần đặc biệt chú ý đến an toàn.

  • Không vượt quá áp suất thiết kế của bình.
  • Không tự ý can thiệp vào van an toàn.
  • Kiểm tra bình chứa định kỳ.
  • Không sử dụng bình có dấu hiệu ăn mòn nghiêm trọng.
  • Không hướng khí nén trực tiếp vào người.
  • Đeo kính bảo hộ khi thổi bụi hoặc vệ sinh.
  • Ngắt nguồn trước khi sửa chữa.
  • Không tháo các bộ phận khi hệ thống còn áp suất.
  • Đảm bảo khu vực đặt máy thông thoáng.

Đối với bình chứa khí và các thiết bị chịu áp lực, cần tuân thủ quy định an toàn và kiểm định áp dụng tại nơi sử dụng.

Nên mua máy nén khí ở đâu?

Nếu bạn đang tìm máy nén khí cho gia đình, gara, xưởng cơ khí hoặc công việc công nghiệp, Điện Máy Hữu Tiến có thể tư vấn dựa trên nhu cầu thực tế.

Khi chọn máy, Hữu Tiến có thể hỗ trợ xác định:

  • Công suất phù hợp.
  • Áp suất cần sử dụng.
  • Lưu lượng khí.
  • Dung tích bình.
  • Máy có dầu hoặc không dầu.
  • Máy piston hoặc trục vít.
  • Nhu cầu sử dụng liên tục hay gián đoạn.

Điện Máy Hữu Tiến

  • Website: dienmayhuutien.com
  • Hotline: 093 408 01 08
  • Email: dienmayvacongcuht@gmail.com
  • Địa chỉ: 223 Lý Thường Kiệt, Khu phố Thắng Lợi 2, Phường Dĩ An, Thành phố Hồ Chí Minh

Một số mẫu máy nén khí tại Điện máy Hữu Tiến:

Câu hỏi thường gặp về máy nén khí

Máy nén khí hoạt động như thế nào?

Máy nén khí hút không khí từ môi trường, sau đó sử dụng cơ cấu nén như piston hoặc trục vít để giảm thể tích khí và tăng áp suất. Khí nén được đưa vào bình chứa hoặc cấp trực tiếp đến thiết bị sử dụng.

Cấu tạo máy nén khí gồm những bộ phận nào?

Một hệ thống máy nén khí thông dụng có thể gồm động cơ, đầu nén, bình chứa, van một chiều, van an toàn, rơ le áp suất, đồng hồ áp suất, bộ lọc, van xả và hệ thống đường ống.

Máy nén khí piston và trục vít khác nhau thế nào?

Máy piston sử dụng chuyển động tịnh tiến của piston để nén khí, thường phù hợp với quy mô nhỏ và vừa. Máy trục vít sử dụng rotor xoắn để nén khí và thường được sử dụng trong các hệ thống cần nguồn khí liên tục.

Máy nén khí không dầu có tốt không?

Máy không dầu có ưu điểm là hạn chế dầu trong dòng khí nén, phù hợp với những ứng dụng yêu cầu khí sạch. Tuy nhiên, vẫn cần bảo dưỡng bộ lọc, xả nước và các bộ phận khác theo hướng dẫn của nhà sản xuất.

Bình chứa máy nén khí có tác dụng gì?

Bình chứa dùng để lưu trữ khí nén, ổn định áp suất và đáp ứng nhu cầu khí tức thời. Bình cũng hỗ trợ giảm số lần máy phải khởi động trong một số điều kiện sử dụng.

Chọn máy nén khí bao nhiêu lít là phù hợp?

Không nên chọn chỉ dựa vào dung tích bình. Cần xác định thiết bị sử dụng cần bao nhiêu lưu lượng khí và áp suất, sau đó mới lựa chọn công suất đầu nén và dung tích bình phù hợp.

Kết luận

Hiểu rõ cấu tạo và nguyên lý hoạt động của máy nén khí giúp người dùng dễ dàng lựa chọn đúng thiết bị, sử dụng an toàn và chủ động hơn trong quá trình bảo dưỡng.

Về cơ bản, máy nén khí thực hiện chu trình hút không khí – nén khí – tích trữ hoặc cấp khí cho thiết bị sử dụng. Máy piston sử dụng piston và xi lanh, trong khi máy trục vít sử dụng các rotor xoắn để tạo quá trình nén.

Khi lựa chọn máy, không nên chỉ quan tâm đến công suất động cơ. Các yếu tố như áp suất, lưu lượng khí, dung tích bình, loại đầu nén, thời gian vận hành và nhu cầu sử dụng thực tế mới quyết định máy có phù hợp hay không.
